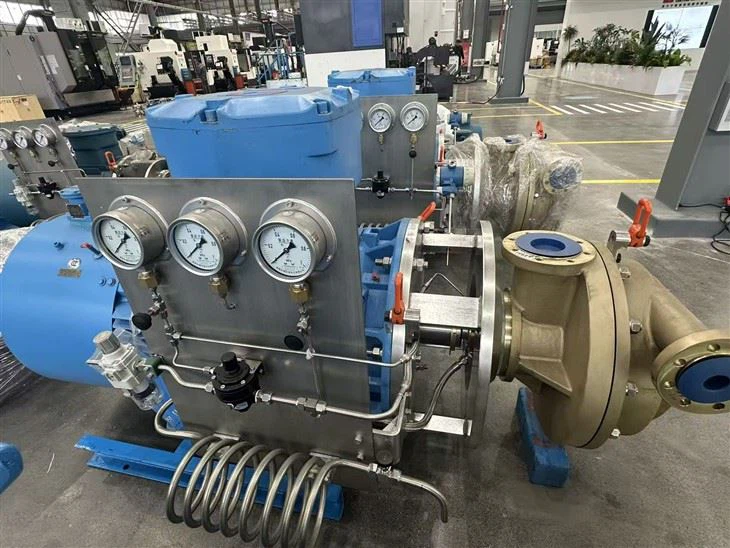

Високоефективний лабіринтовий герметичний кріогенний відцентровий насос

Основні характеристики та технічні переваги

1. Удосконалена технологія герметизації лабіринту

Насос оснащено високо{0}}точною системою лабіринтового ущільнення, що є основною перевагою, що відрізняє його від традиційних кріогенних насосів. Лабіринтове ущільнення складається з кількох чергуються нерухомих і обертових зубців, які утворюють низку кільцевих зазорів, які створюють звивистий шлях потоку для кріогенного середовища. Ця структура ефективно блокує витік кріогенної рідини та її пари, досягаючи відмінних характеристик ущільнення без прямого контакту між компонентами ущільнення. На відміну від механічних ущільнень, лабіринтове ущільнення не має частин, що зношуються, що забезпечує довгострокову-стабільну роботу зі збільшенням терміну служби на 30% порівняно зі звичайними герметичними насосами, а також значно скорочує частоту обслуговування та витрати.

2. Чудова кріогенна стійкість

Розроблений для адаптації до умов роботи з ультра-низькими температурами, насос підтримує стабільну роботу в діапазоні температур від -196 градусів до -50 градусів, без крихкого руйнування, деформації або погіршення продуктивності. Основні компоненти, такі як корпус насоса, крильчатка та вал, виготовлені з високоякісних-криогенних-матеріалів: аустенітної нержавіючої сталі (304L/316L) для корпусу насоса та крильчатки, що забезпечує чудову міцність і стійкість до корозії за низьких температур; сталь мартенситного віку (17-4PH) для валу, обробка глибоким охолодженням для підвищення низько{13}}температурної міцності та зносостійкості. Головка насоса загорнута в ізоляційну оболонку з високим вакуумом, щоб мінімізувати втрати холоду, забезпечуючи безперебійну роботу навіть у довготривалих умовах з низькою температурою.

3. Вибухозахищена-захищена конструкція

Відповідно до міжнародних стандартів вибухозахищеності (ATEX, IECEx) двигун і електричні компоненти насоса мають вибухозахищені конфігурації, щоб усунути потенційні джерела займання у вибухонебезпечних середовищах. Герметично закритий корпус двигуна в поєднанні з лабіринтовим ущільненням, що запобігає протіканню, ефективно запобігає проникненню горючих кріогенних парів у двигун, забезпечуючи безпечну роботу в суворих умовах, де присутні легкозаймисті та вибухонебезпечні середовища. Ця конструкція подвійного захисту значно знижує ризик витоку, пожежі та вибуху.

4. Висока ефективність і стабільна робота

Завдяки оптимізованій гідравлічній конструкції та робочому колесу з низькою-динамічною-асиметрією насос забезпечує високу швидкість потоку та напір, одночасно зменшуючи споживання енергії на 15-25% порівняно з традиційними кріогенними насосами. Безконтактна конструкція лабіринтового ущільнення мінімізує тертя та втрати енергії, що ще більше підвищує ефективність роботи. Оптимізована структура насоса зменшує пульсації тиску на виході, забезпечуючи стабільне навантаження двигуна, низький рівень шуму (менше або дорівнює 75 дБ) і низьку вібрацію, що підходить для тривалої безперервної роботи в промислових сценаріях.

застосування

Індустрія СПГ: термінали СПГ, станції газифікації, заправні станції та транспортні транспортні системи

Промисловість розділення повітря: передача рідкого азоту, рідкого кисню та рідкого аргону в установках розділення повітря

Нафтохімічна промисловість: низько{0}}температурні реакційні системи, кріогенне зберігання та обробка кріогенних середовищ під час обробки

Воднева енергетика: передача рідкого водню на станціях гідрогенізації та системах зберігання та транспортування

Інші галузі: промислова переробка газу, низькотемпературні-лабораторії та кріогенні системи охолодження
